Miksi 5V emon kaiutinliittimessä, miten kytketään?
|
|
Newbie
|
21. maaliskuuta 2014 @ 21:02 |
Linkki tähän viestiin
|
|

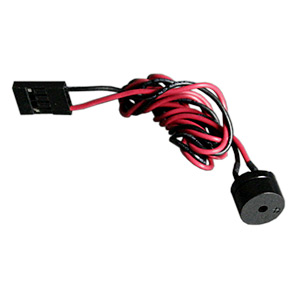

Kasailin uutta konetta ja ihmetytti että miksi tuossa emon merkkiäänien kautinliittimessä on myös 5V? Kauttimen johdossa 4 pinninen liitin ja johdot vain reunimmaisiin, silloin johdot menee Speaker ja 5V piikkeihin, kaksi ground piikkiä jää kytkemättä. Eikö kaiutin pitäisi kytkeä speaker ja ground välille?
Terv. Risto
|
|
Toniman92
Senior Member
1 tuotearvio
|
21. maaliskuuta 2014 @ 22:51 |
Linkki tähän viestiin
|
|
Aivan oikein se tollee menee. +/- ja maadoitus
Toniman.
## ASUS Z87-A | i5-4670K w/ CM Hyper 212 EVO| 8GB RAM | ASUS GTX 560 TI TOP | Kingston SSDNOV V+300 240Gb | Seagate 1TB | XFX 550W | Bitfenix Raider | 24" display | Razer Lycosa | Logitech G300 | SteelSeries Siberia V2 ##
|
|
Whatta Heck
AfterDawn Addict
|
22. maaliskuuta 2014 @ 09:17 |
Linkki tähän viestiin
|
|
Tervetuloa foorumille ristoh :)
Mikäs emolevy on kyseessä? Kaikki emot, varsinkin Asuksen uudemmat eivät piippaa käynnistyessä aina. Jos pakottaa biosiin niin saattaa palatessa piipata tai sitten esim. bsodin jälkeen. Noh tämä lähinnä kellotuskokeiluissa. Kytkentä on kuitenkin juuri noin mitä Toniman92 tuossa edellä mainitsi.
X4 960T @4.4GHz + Ninja 3 + M5A99X evo r2.0 + G.Skill Ares 2x4GB 1866MHz + Samsung 830 128GB & 500GB hdd + XFX R9 270 DD + Asus DVD/RW + Rosewill BlackHawk + Super Flower 500W + Win 7 + Samsung 23" tv/näyttö + Modailen, siis olen
|
Newbie
|
22. maaliskuuta 2014 @ 09:52 |
Linkki tähän viestiin
|
|
Kiitoksia vastauksista, mutta valitettavasti taidan tarvita hieman "rautalangan vääntöä" ymmärtääkseni.
+/- ja maadotus, tarkoittaako se että kaiuttimen kahden johdon kuuluu mennä +5V ja ground pinnoihin? En oikein usko että noin.
Vai +5V ja speaker pinnoihin, kuten tuossa kaiutinjohdon liittimessä? Silloin ei johtoa menisi ground pinnaan.
Ja miksi ihmeessä siinä on +5V, riippuuko kaiuttimen mallista? Minulla kuitenkin menee 2 johtoa tavallisen näköiseen pieneen pahvikartioiseen kaiuttimeen, merkinnät 8 Ohm 0,5W.
Emo on Asus Z87-K
Viestiä on muokattu lähettämisen jälkeen. Viimeisin muokkaus 22. maaliskuuta 2014 @ 09:55
|
Moderator
6 tuotearviota
|
22. maaliskuuta 2014 @ 10:35 |
Linkki tähän viestiin
|
Kaiutin kuuluu niihin +5V- ja speaker-pinneihin, kuten liitin siihen sopiikin. Sitä en osaa sanoa, miksi pinnit on merkitty kuten on. Enpä osaa edes sanoa toimiiko tuollainen pikkusummerikin vaihtovirralla kuten kaiutin tavallisesti vai tasavirralla.
Krijinaten jräejsyts on ylairovsttetua - mutta välimerkkien, isojen alkukirjaimien ja välilyöntien oikea käyttö lisää halukkuutta vastata viestiin.
|
Newbie
|
22. maaliskuuta 2014 @ 12:28 |
Linkki tähän viestiin
|
|
Kiitos, nyt tietää että tuon liittimen voi laittaa kiinni tuollaisenaan.
Kun joku vielä osaisi kertoa tuon +5V merkityksen?
Tulee mieleen että saako emolla oleva äänivahvistin siitä kaiuttimen kautta virtansa? Jos kaiutinta ei ole kytketty niin ei virtaa kulu turhaan? En nyt osaa itse muuta tuosta päätellä, ja voi olla ihan vääräkin päätelmä?
|
Senior Member
|
22. maaliskuuta 2014 @ 13:35 |
Linkki tähän viestiin
|
|
Kaiutin tarvitsee virtaa ja jännitettä toimiakseen, siksi +5V(oikeammin Speaker Positive).
Liittimen keskellä olevat maanastat (Ground) eivät ole kytkettynä mihinkään, koska liittimestä ei lähde niiden kohdalla johtoja.
Speaker-pinniä (oikeammin Speaker Negative) käytetään kaiuttimen ohjaukseen. Emolevy käyttää kaiuttimen ohjaamiseen pulssinleveysmodulaatiota, eli se kytkee kauittimen maihin tietyllä taajuudella, jolloin kaiutin piippaa tällä taajuudella.
Samsung NP370R5E-S08SE | Intel Core i5 3210M @ 2,5GHz | Intel HM76 | 8GB DDR3 1600MHz | Seagate ST1000LM024 HN-M101MBB 1TB 5400 RPM | ATI AMD Radeon HD 8750M 1024MB/Intel HD Graphics 4000 @ 1366x768x32 | Windows 8 64-bit
Viestiä on muokattu lähettämisen jälkeen. Viimeisin muokkaus 22. maaliskuuta 2014 @ 14:13
|
Newbie
|
22. maaliskuuta 2014 @ 13:59 |
Linkki tähän viestiin
|
|
Kiitoksia, selvensi taas asiaa, mutta vähän vaikea ajatella että +5V tasajännitettä menisi ainakaan suoraan maihin 8 ohmin kauttimen läpi, voisi kuvitella että kärähtää?
Ehkä tuohon speaker pinnaan tulee jonkinlainen modulointi, jonka kautta virtaa menee maihin vaihdellen äänitaajuuden mukaan, ei luulisi tasavirran aiheuttavan ääntä?
|
Senior Member
|
22. maaliskuuta 2014 @ 14:15 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti ristoh:
Kiitoksia, selvensi taas asiaa, mutta vähän vaikea ajatella että +5V tasajännitettä menisi ainakaan suoraan maihin 8 ohmin kauttimen läpi, voisi kuvitella että kärähtää?
Ehkä tuohon speaker pinnaan tulee jonkinlainen modulointi, jonka kautta virtaa menee maihin vaihdellen äänitaajuuden mukaan, ei luulisi tasavirran aiheuttavan ääntä?
Jup, emolevy käyttää kaiuttimen ohjaukseen pulssinleveysmodulaatiota, kuten tuossa ylempänä korjatussa selityksessä mainitsin.
Samsung NP370R5E-S08SE | Intel Core i5 3210M @ 2,5GHz | Intel HM76 | 8GB DDR3 1600MHz | Seagate ST1000LM024 HN-M101MBB 1TB 5400 RPM | ATI AMD Radeon HD 8750M 1024MB/Intel HD Graphics 4000 @ 1366x768x32 | Windows 8 64-bit
|
Moderator
6 tuotearviota
|
22. maaliskuuta 2014 @ 22:10 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti Tiger25:
Jup, emolevy käyttää kaiuttimen ohjaukseen pulssinleveysmodulaatiota, kuten tuossa ylempänä korjatussa selityksessä mainitsin.
Ja tavallinen kaiutinelementti taas toimii eri tavalla (kestomagneetin ja puhekelan avulla).
Krijinaten jräejsyts on ylairovsttetua - mutta välimerkkien, isojen alkukirjaimien ja välilyöntien oikea käyttö lisää halukkuutta vastata viestiin.
|
Newbie
|
23. maaliskuuta 2014 @ 10:14 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti Axu_:
Lainaus, alkuperäisen viestin kirjoitti Tiger25:
Jup, emolevy käyttää kaiuttimen ohjaukseen pulssinleveysmodulaatiota, kuten tuossa ylempänä korjatussa selityksessä mainitsin.
Ja tavallinen kaiutinelementti taas toimii eri tavalla (kestomagneetin ja puhekelan avulla).
Tuossa minun kotelossa näyttää olevan se tavallinen kaiutinelementti jossa kestomagneetti ja 8 ohmin puhekela, vaikuttaako se siihen miten se pitää kytkeä?
|
Moderator
6 tuotearviota
|
23. maaliskuuta 2014 @ 10:28 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti ristoh:
Tuossa minun kotelossa näyttää olevan se tavallinen kaiutinelementti jossa kestomagneetti ja 8 ohmin puhekela, vaikuttaako se siihen miten se pitää kytkeä?
Kytkeä mihin? Tavallinen kaiutin kytketään vahvistimeen ? vai mitä tarkoitat?
Krijinaten jräejsyts on ylairovsttetua - mutta välimerkkien, isojen alkukirjaimien ja välilyöntien oikea käyttö lisää halukkuutta vastata viestiin.
|
Newbie
|
23. maaliskuuta 2014 @ 11:09 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti Axu_:
Lainaus, alkuperäisen viestin kirjoitti ristoh:
Tuossa minun kotelossa näyttää olevan se tavallinen kaiutinelementti jossa kestomagneetti ja 8 ohmin puhekela, vaikuttaako se siihen miten se pitää kytkeä?
Kytkeä mihin? Tavallinen kaiutin kytketään vahvistimeen ? vai mitä tarkoitat?
Eli tuo tavallinen, mutta pieni n. 4-5cm halkaisijaltaan oleva kotelon kaiutin, joka näitten saamieni ohjeiden mukaan kytketään emolevyn pinnoihin +5V ja speaker, eli jos on joku toisen tyyppinen merkkiäänikaiutin, niin pitääkö se kytkeä eri pinnoihin? Liittimessähän on 4 pinnaa, joista 2 ground pinnaa jää tässä minun tapauksessa käyttämättä. Vai pitääkö kaikentyyppiset merkkiäänikaiuttimet kytkeä välille +5V ja speaker? Milloin tarvitaan noita ground pinnoja?
Ihan vaan mielenkiinnosta kyselen. Olen aiemmin koonnut ehkä 3 konetta ja laittanutt speaker liittimen kiinni sen kummemmin sitä ajattelematta, jostain luin että jollain oli savu noussut ja foliot palaneet tuosta kytkennästä niin rupesin mietiskelemään.
Englanninkielisiä sivuja googletellessani havaitsin erilaisia ja ristiriitaisia ohjeita näihin kytkentöihin, vaikea niistä sitten oli päätellä mikä oikein.
|
Senior Member
|
23. maaliskuuta 2014 @ 11:15 |
Linkki tähän viestiin
|
Vaihtovirtaahan se emon pulssinleveysmodulaatiokin tuottaa (kanttiaaltoa tosin, mutta vaihtovirtaa kuitenkin on), en usko että tulee ongelmaa siitä. PC-spiikkeritkin olivat aikoinaan juurikin tuollaisia pieniä kartiollisia kaiuttimia, nykyään yleisemmin käytössä on pieni pietsosähköinen kaiutin.
Kytke vaan se kaiuttimesi emon nastoihin (Punainen +5V, Musta Speaker), sen pitäisi kyllä toimia. Groundit eivät noissa nelipinnisissä liittimissä tule mihinkään kiinni, senhän näkee jo liittimestäkin kun keskellä ei ole johtojen päihin kiinnitettäviä metallipinnejä. Emo ei vaurioidu siitä että kaiutin on eri tyyppiä kuin yleensä. Kaikenmaailman jantterien pelottelupuheisiin emon polttamisesta kun kaiuttimen kytkee väärin ei kannata uskoa.
Samsung NP370R5E-S08SE | Intel Core i5 3210M @ 2,5GHz | Intel HM76 | 8GB DDR3 1600MHz | Seagate ST1000LM024 HN-M101MBB 1TB 5400 RPM | ATI AMD Radeon HD 8750M 1024MB/Intel HD Graphics 4000 @ 1366x768x32 | Windows 8 64-bit
Viestiä on muokattu lähettämisen jälkeen. Viimeisin muokkaus 23. maaliskuuta 2014 @ 11:22
|
|
Mainos
|
|
|
Newbie
|
25. maaliskuuta 2014 @ 10:12 |
Linkki tähän viestiin
|
|
Kiitos vastaneille. Koneessa on ollut jo virrat päällä parina päivänä ja piippaukset kuuluneet.
Lämpöjen mittauksessa on ollut ihmeteltävää mutta niistä teen kysymyksen toiseen ketjuun.
