USB portista etupaneeliin USB portit?
|
|
Senior Member
|
24. maaliskuuta 2009 @ 09:53 |
Linkki tähän viestiin
|
Eli ois tällanen virittely prokkis vanhan koneen kanssa, jonka emosta ei löydy kuin vanhaa USB 1 tukea ja tarkotus olis erillisellä PCI kortilla saada kotelon taakse ja etupaneeliin USB 2 portit.
Hommasin jo PCI väylään 5 porttisen usb 2 kortin, jossa yks usb posrteista jää koneen sisälle. Tästä sit sain idean et sitähän vois hyödyntää vetämällä jonkin näkönen kaapeli etupaneelin usb porteille, mutta ei oo hajuakaan minkälaista kaapelia tohon tarkotukseen pitäisi ettiä.
Kotelossa on valmiina 2 usb porttia etupaneelissa joista lähtee johdot emolevylle (monta sellasta yhteen pinniin menevää päätä muistaakseni). Oisko näille johdoille olemassa adaperia jolla ne saa usb porttiin kytkettyä? Vai olisko ainoo vaihtoehto hommata usb hubi ja palotella se osiin ja rakentaa kolvin kanssa oma systeemi?

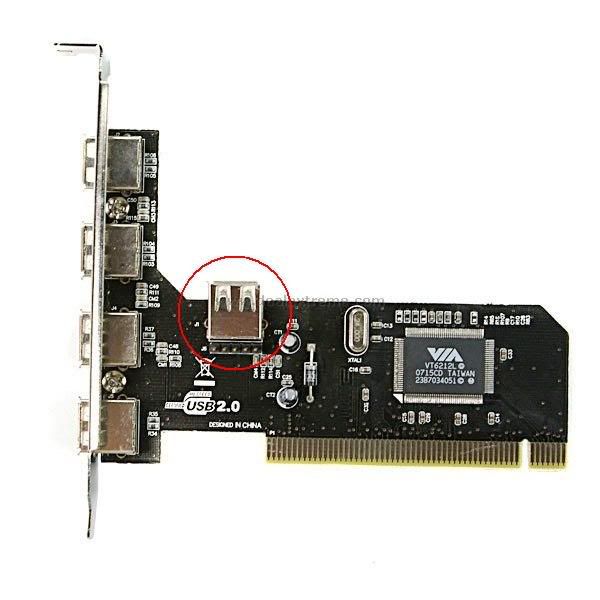

Täs vielä kuva uudesta kortista. Punanen pylpyrä on sen sisälle jäävän portin kohalla.
1. AMD FX-8320, radeon R9 280X, asus m5A99X EVO, 8 GB DDR3 1600 MHz, SilverStone Strider Plus 850W, crucial 250 GB SSD, Samsung 1TB SATA II, Antec 300, ruutuina BenQ 27" G2750 ja BenQ G2420hd 24"
2. Asus K551LN CORE I7 4510U - WINDOWS 8.1 64-BIT - 8 GT RAM - 500 GT HDD ( 24 GT SSD CACHE ) 15.6" FULL HD NÄYTTÖ - NVIDIA GEFORCE 840M
3. PS4 1 TB, PS3 320 GB+ PS Vita, telkkuna Samsung 40" LE40B530 Fulkkari
Viestiä on muokattu lähettämisen jälkeen. Viimeisin muokkaus 24. maaliskuuta 2009 @ 09:55
|
|
BforeDusk
AfterDawn Addict
|
24. maaliskuuta 2009 @ 11:27 |
Linkki tähän viestiin
|
Kopan etupaneelissa tod. näk. 2 kpl usb liittimiä. Toisen niistä saat tuon kortin sisäisellä usb2:ksi.
En tiedä onko valmista kaapelia tai adapteria usb type A uros -> pinnirima.
Kolvi käteen. Elektroniikka komponettimyymälät? Löytyykö type A uros liitintä?
Joku halvin lyhyt johto, jonka rikot ja juotat karvat suoraan. Tai juotat pätkän pinnirimaa (niitä ainakin myydään), jolloin kopan liittimet jää ehjiksi.
Eristät juotoskohdat kunnolla, ettei oikariin. Erkkaa tai kutistesukkaa.
Kuva ja lisää tietoa wikissä.
Osta paskaa, saat 2kk kaupan päälle.
- Zz Topelius -
Viestiä on muokattu lähettämisen jälkeen. Viimeisin muokkaus 24. maaliskuuta 2009 @ 11:28
|
Senior Member
|
24. maaliskuuta 2009 @ 12:39 |
Linkki tähän viestiin
|
Kiitti vastauksesta. Toi "kytkentäkaavio" selventi hommaa ainaki sen verran, että helposti saa usb johdolla ja kolvilla toimimaan ainaki yhden etupaneelin liittimen usbi kakkosena.
Jäi kuitenki kaivelee toi hubin hommaaminen ja sen palottelu, niin sais molemmat etupaneelin liittimet usbi kakkosena. Hubeja plärätessä osukin eteen valmis hubi joka liitetään koneen sisältä löytyvään usb liittimeen.
Tässä linkkiä: http://www.everythingusb.com/hardware/in...ive_Bay_Hub.htm
Itse taidan kuitenkin tyytyä tohon pelkän johdon hankkimiseen ja kolvailuun, kun ei viitti tuohon aatamin aikaseen koneeseen ton hintasta vekotinta hommailla :D
1. AMD FX-8320, radeon R9 280X, asus m5A99X EVO, 8 GB DDR3 1600 MHz, SilverStone Strider Plus 850W, crucial 250 GB SSD, Samsung 1TB SATA II, Antec 300, ruutuina BenQ 27" G2750 ja BenQ G2420hd 24"
2. Asus K551LN CORE I7 4510U - WINDOWS 8.1 64-BIT - 8 GT RAM - 500 GT HDD ( 24 GT SSD CACHE ) 15.6" FULL HD NÄYTTÖ - NVIDIA GEFORCE 840M
3. PS4 1 TB, PS3 320 GB+ PS Vita, telkkuna Samsung 40" LE40B530 Fulkkari
|
|
BforeDusk
AfterDawn Addict
|
24. maaliskuuta 2009 @ 14:17 |
Linkki tähän viestiin
|
Jos sä eteen useamman tarvitset, niin jatkokaapeli O,5m 1,90?, 2m 2,90?
Onko sen verta taitoa ja uskallusta ja mimmonen on jako tossa kortissa?
Saisko siihen sisäiseen type A juotettua "jumpperipinnit" ja suoraan se kopan liitn sitten?
Mä ihmetteln miks toi sisään jääväkin on yleisesti (aina?) type A eikä pinnirima, niinkuin emolevyissä. Vanha kone johon tommosella tarvii usb2 lisätä, kotelo on mallia "jumpperijohto etuseinä usb:t".
Osta paskaa, saat 2kk kaupan päälle.
- Zz Topelius -
|
Senior Member
|
24. maaliskuuta 2009 @ 14:30 |
Linkki tähän viestiin
|
Lainaus, alkuperäisen viestin kirjoitti BforeDusk:
Mä ihmetteln miks toi sisään jääväkin on yleisesti (aina?) type A eikä pinnirima, niinkuin emolevyissä. Vanha kone johon tommosella tarvii usb2 lisätä, kotelo on mallia "jumpperijohto etuseinä usb:t".
Itekki samaa ihmettelin et miks jokaisessa pci usbi kortissa, joissa on sisälle jäävä liitin, on aina A liitin. Muuta selitystä en keksiny kuin, että onha se näppärä tonne sisälle survasta usbiin vaikka wlan kikkare tai bluetooth.
Mut mut tarkotatko että siihen yhteen pci kortissa olevaan usb liittimeen vois kytkeä 2 usb liitintä samalla johdolla? Kyllähän sellasenki väsäävinen varmasti onnistuu, mut toimiiko se sit onki eri juttu.
Ilmeisesti toimis sit sillain kun toiseen etupaneelin liittimeen kytkee laitteen, niin toinen liitin menee mykäksi? Jos näin on, niin fiksumpi jättää sit se toinen etu liitin emon usbi 1 koloseen, jolloin sekin pelittää aina.
Toisaalta omaan tarkoitukseen riittää aivan hyvin se yks nopee liitin etupaneeliin, niin ei tartte aina koneen peräpäätä kaivella :D
1. AMD FX-8320, radeon R9 280X, asus m5A99X EVO, 8 GB DDR3 1600 MHz, SilverStone Strider Plus 850W, crucial 250 GB SSD, Samsung 1TB SATA II, Antec 300, ruutuina BenQ 27" G2750 ja BenQ G2420hd 24"
2. Asus K551LN CORE I7 4510U - WINDOWS 8.1 64-BIT - 8 GT RAM - 500 GT HDD ( 24 GT SSD CACHE ) 15.6" FULL HD NÄYTTÖ - NVIDIA GEFORCE 840M
3. PS4 1 TB, PS3 320 GB+ PS Vita, telkkuna Samsung 40" LE40B530 Fulkkari
|
|
Mainos
|
|
|
|
BforeDusk
AfterDawn Addict
|
24. maaliskuuta 2009 @ 19:38 |
Linkki tähän viestiin
|
En tarkoittanut mitään 2 kpl usb samaan liittimeen PCI kortissa. Vaan usb 2.0 (koska emossasi on vain usb 1).
Kytkin viritys = toinen mykistyy, ei mitään järkeä. Ellei ole niin lahopää, ettei muista kumpi niistä on PCI korttiin viety.
Taas jakaminen 2:ksi erillisenä toimivaksi vaatisi hubin osien kolvaamista mukaan.
Tohon lahopää osastoon; tietenkin jos juottaa etupaneelin molemmat rinnakkain siihen kytkentään, niin ihan sama kumpaan tökkää vaikka muistitikun.
Ei mitään havaintoa mitä tapahtuu, jos semmoiseen menee sitten tökkäämään 2 laitetta samaan aikaan kiinni. Veikkaan jonkin sortin kärähtämistä, ainakin jos molemmat usb laitteet nappaa sen max. 500mA siitä liitännästä.
Ja varmaan aika sekasin menee winukka kun 2:n eri laitteen tunnistetiedot tulee samaan porttiin
Elektroniikan komponenttimyymälöistä saa piirilevyä, muovia joka on päällystetty kuparilla, josta syövyttämällä piirilevyn johdotus tehdään.
Saattaa olla just sitä paksuutta joka tohon type A sisään menee. Mattopuukolla, askarteluveitsellä, dremelillä kaivertaen (tai kemikaaleilla syövyttäen, asetoni, lakka ja ferrikloridi).
4 kpl juovaa, toiseen päähän juottaen jumpperipiikit, näin saa rakennettua itse adapterin, type A uros - uros piikit (kotelon naaras liityntöihin)
Kaveri osti vähän aikaa sitten 8GB tikun, joka oli vaan lituska pala, jossa ei oon type A uros liityntöjä suojaavaa ja liitosta tukevoittavaa metalliholkkia.
Lataa tämä zip ja usb_20.pdf sivulla 95 on mekaaniset mitat määritelty.
Vähän joutuu laskeen.
Näytttäis että liitinten keskilinjat 1-2 sekä 3-4 väli = 2,5mm ja 2-3 väli = 2mm.
Leveys 12,5mm
Pari mittaa uupuu, joten ei voi laskea sitä tarvittavaa paksuutta (se piirikortin pala)
Mutta sivulla 99 on plugi eli uros mitat.
PCI, AGP, ISA kortin liityntä emoon. Sattuisko jossain oleen sama jaotus, eli romusta kortista veistämään pala?
Tuli tälleen askarteluvinkkiä ;)
